对于太阳能光伏电站的支架你了解多少?

2018-12-04

固定式光伏支架

   固定式光伏支架,顾名思义,是指安装之后方位、角度等保持不变的支架系统。固定安装方式直接将太阳能光伏组件朝向低纬度地区放置(与地面成一定的角度),以串并联的方式组成太阳能光伏阵列,从而达到太阳能光伏发电的目的。其固定方式有多种,如地面固定方式就有桩基法(直接埋入法)、混凝土块配重法、预埋法、地锚法等,屋面固定方式随屋面材料不同而有不同的方案。

  太阳能电池阵列的支架,通常由从钢筋混凝土基础中伸出的钢制热浸镀锌的加工品或者不锈钢制地脚螺栓来固定。在房屋屋顶上采用混凝土基础的场合,将房屋的防水层揭开一部分,剥掉混凝土表面.在天井的钢筋上把阵列用的混凝土座的钢筋焊接在一起。不能焊接钢筋时,为了借助混凝土的附着力和自重对抗风压,使混凝土底座表面凹凸不平使附着力加大。之后,用防水填充剂进行二次防水处理。

  如果上述方法也不能实施时,可在防水层上敷设比较贵的硅胶等耐候性缓冲材料,在其上安装热浸镀锌的重量大的钢骨架,然后在钢骨架上固定阵列支架。钢骨架是用塑料螺栓连接在房上周围突出的压檐墙上.目的是风压不致使阵列及钢骨架移动。起辅助强化作用。

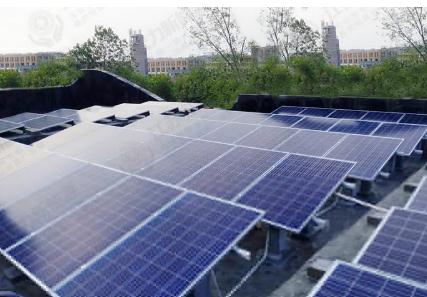

光伏电站

屋面光伏系统支架

  屋面光伏支架所安装的环境包括坡屋面、平屋面,安装时需顺应屋面环境,不破坏固有结构及自防水系统,屋面材料包括琉璃瓦、彩钢瓦、油毡瓦、混凝土面等。针对不同的屋面材料采用不同的支架方案。

  屋面按倾斜角度分为坡面和平面两种,所以屋面光伏系统的倾斜角度有多种选择,对于坡屋面通常采用平铺的方式顺应屋顶坡度布置,也可以采用与屋顶成一定倾角的布置方式,但是这种做法相对比较复杂,案例较少;对于平屋面则有平铺和倾斜一定角度两种选择。

  针对不同的屋面材料,会有不同的支架系统。

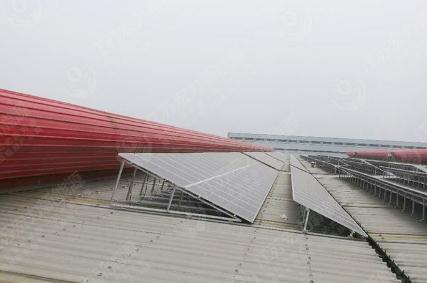

宏力光伏电站

琉璃瓦屋面支架

  琉璃瓦为碱土、紫砂等软硬质原料经过挤制、塑压后烧制而成的建筑材料,材质脆,承重能力差。在安装支架时一般采用特殊设计的主支撑构件与琉璃瓦下层屋面固定,来支撑支架主梁及横梁,支撑构件如连接板等通常设计成如图2中所示的多开孔样式,灵活有效实现支架位置调整。组件与横梁之间采用铝合金压块压接。

彩钢瓦屋面支架

  彩钢板是薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板(或称彩色钢板)、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。

  压型钢板具有单位重量轻、强度高、抗震性能好、施工快速、外形美观等优点,是良好的建筑材料和构件,主要用于围护结构、楼板,也可用于其他构筑物。

  屋面彩钢瓦一般分为:直立锁边型、咬口型(角驰式)型、卡扣型(暗扣式)型、固定件连接(明钉式)型。

  直立锁边型咬口型(角驰式)

  卡口(暗扣式)型固定件连接(明钉式)型

  在彩钢瓦屋面安装光伏系统时,要充分考虑彩钢瓦形制及其承重能力,以确定支架固定方式。
